Oberflächen Prüf- und Messtechnik

Durch unseren modernsten Maschinenpark mit mehreren innovativen hochpräzisen Anlagen für größtmögliche Flexibilität sowie unsere langjährige Expertise im Bereich elastomerer/technischer Bauteile wissen wir worauf es bei Ihren technischen Anwendungen ankommt und kennen die Anforderungen von Schlüsselbranchen wie Medizintechnik, Automotive oder Maschinenbau.

  • Unsere Leistung

    Applikationszentrum für Deutschland in Kooperation mit UTPVision S.r.l/Italien mit Anlagen zur visuellen Erkennung von Maß- und Oberflächenfehlern. Vorführung von automatischen Prüfmaschinen und kontaktlosen Messmaschinen. Erläuterung der Technologien und Möglichkeiten, Durchführung von Testläufen sowie Schulungen.

  • Ihr Nutzen

    • Schnelle und unkomplizierte Beratung
    • Klärung der Einsatzmöglichkeiten anhand Ihrer Bauteile
    • Betreuung bei der Maschinenanschaffung und Implementierung
    • Schulungen zur Bedienung und Ermittlung der idealen Parameter
    • Kostengünstige Dienstleistung für Serienprüfungen
  • Wie wir vorgehen

    Mit vollautomatischen optischen Anlagen werden Maß- und Oberflächen-Prüfungen an Teilen in verschiedensten Formen und Profilen durchgeführt. In Hochgeschwindigkeit erfolgt deren Bewertung, Sortierung in Kategorien und statistische Auswertung.

  • Was wir sehen

    • Oberflächenfehler an Unter-/Oberseite sowie Innen-/Aussenflächen
    • Formabweichungen durch Vergleich mit Referenzmuster
    • Maßabweichungen Innen/Aussen/Axial, Rundheit, Achsenabstände
    • Materialausbrüche, Grate, Blasen und vieles mehr
    • Erfassung von Min- und Max-Ausprägungen
  • Ideale Einsatzgebiete

    • Bewertung Bauteilqualität
    • Serienbegleitende Prüfungen
    • Automatische Sortierung und statistische Auswertung
    • Neutrale Gegenprüfung bei Bemusterungen, Nullserien, EMPB‘s
    • Beurteilung Prozessqualität und -stabilität
    • Vollständige Dokumentation und Archivierung
    • Von Musterserien bis zur Hochgeschwindigkeits-Serienprüfung
  • Eingesetzte Technologie

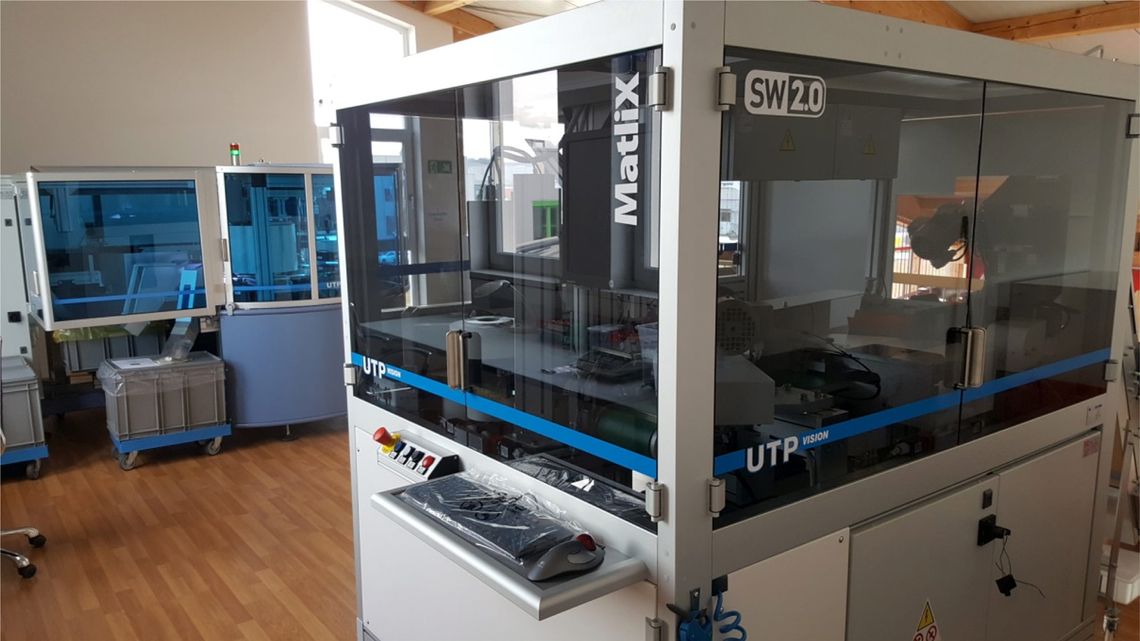

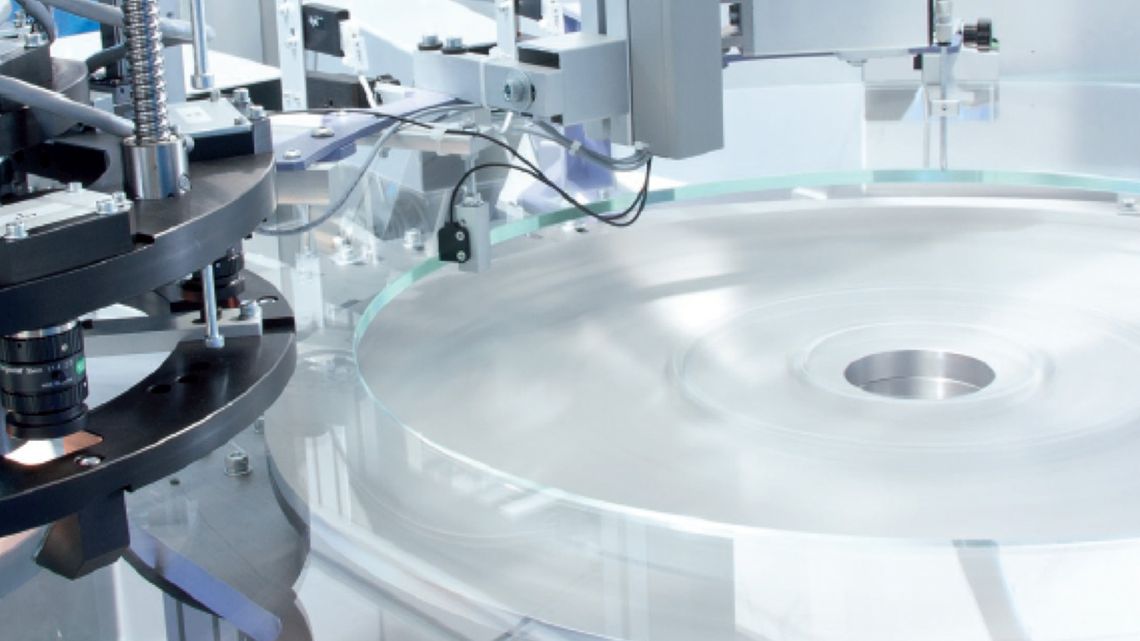

    UTPVision PhoeniX + UTPVision MatliX DS

    • Vollautomatische Erkennung von Maß- und Oberflächenfehlern
    • Bauteile aus Kunststoff, Elastomer, PTFE, Metall in jeder Farbe
    • Größe 3 bis 70 mm Außendurchmesser sowie 0,2 bis 20 mm Höhe
    • Prüfgeschwindigkeit max. 10 Teile pro Sekunde (36.000 pro Stunde)
    • Messgenauigkeit bei bis zu 48 mm Bauteilgröße ± 0,006 mm
    • Minimale Größe nachweisbarer Oberflächenfehler bei Teilegröße:
      - bis 20 mm -> 0,040 x 0,040 mm
      - bis 50 mm -> 0,100 x 0,100 mm
Sixten Ermert | Geschäftsführer Sixten Ermert | Geschäftsführer

Sie haben Fragen zu unseren Dienstleistungen?

Wir sind gerne für Sie erreichbar:

Sixten Ermert

Telefon: +49 (0)7062 / 978 59 26

E-Mail: info@sixio.eu

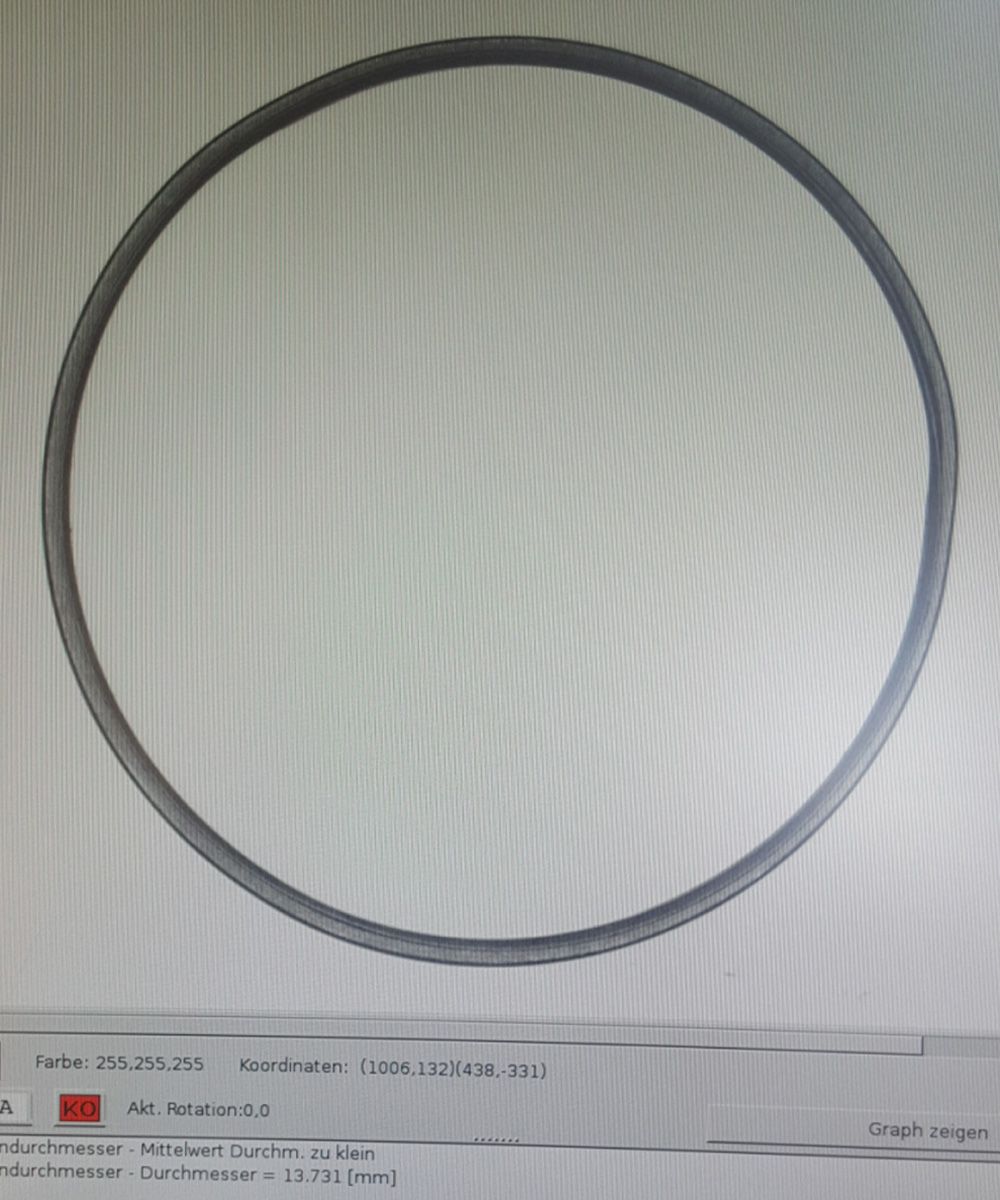

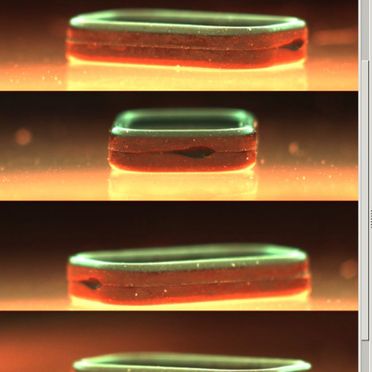

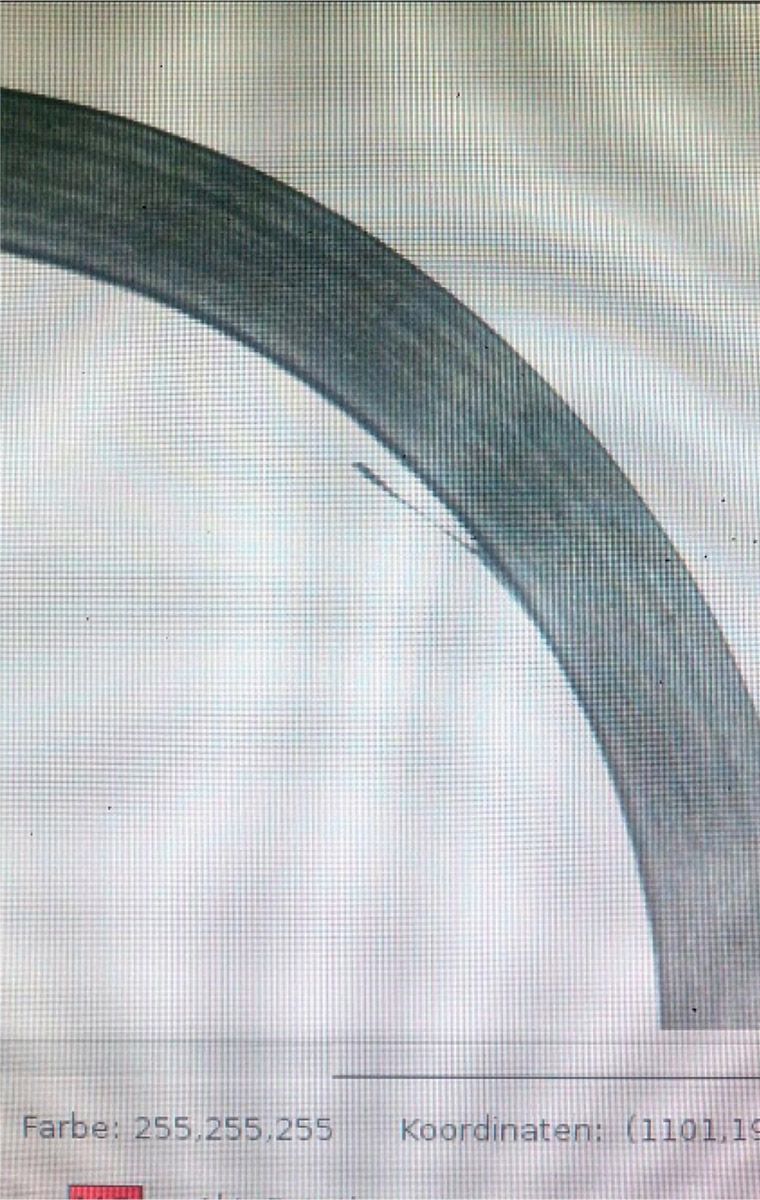

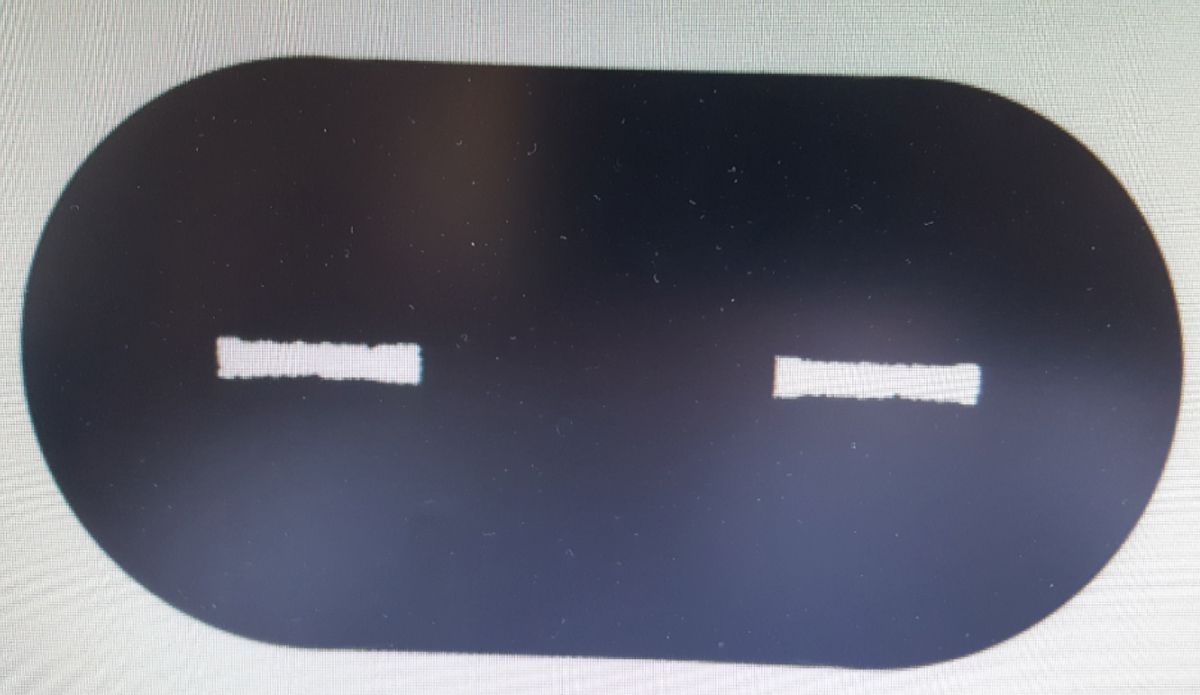

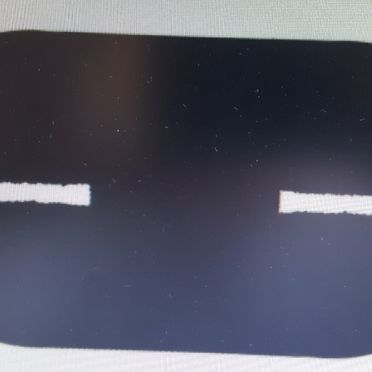

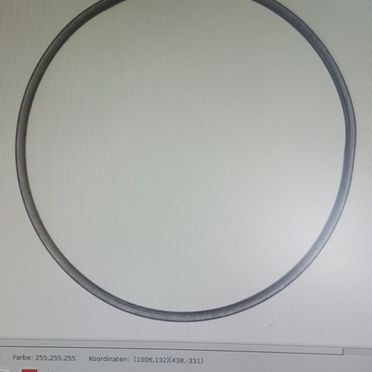

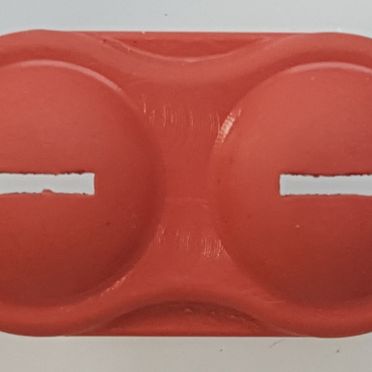

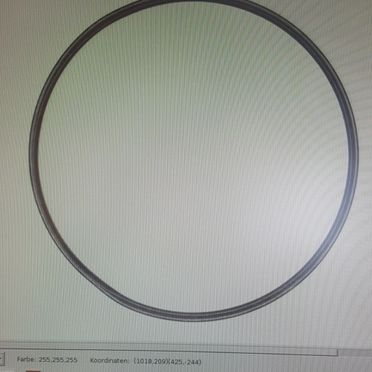

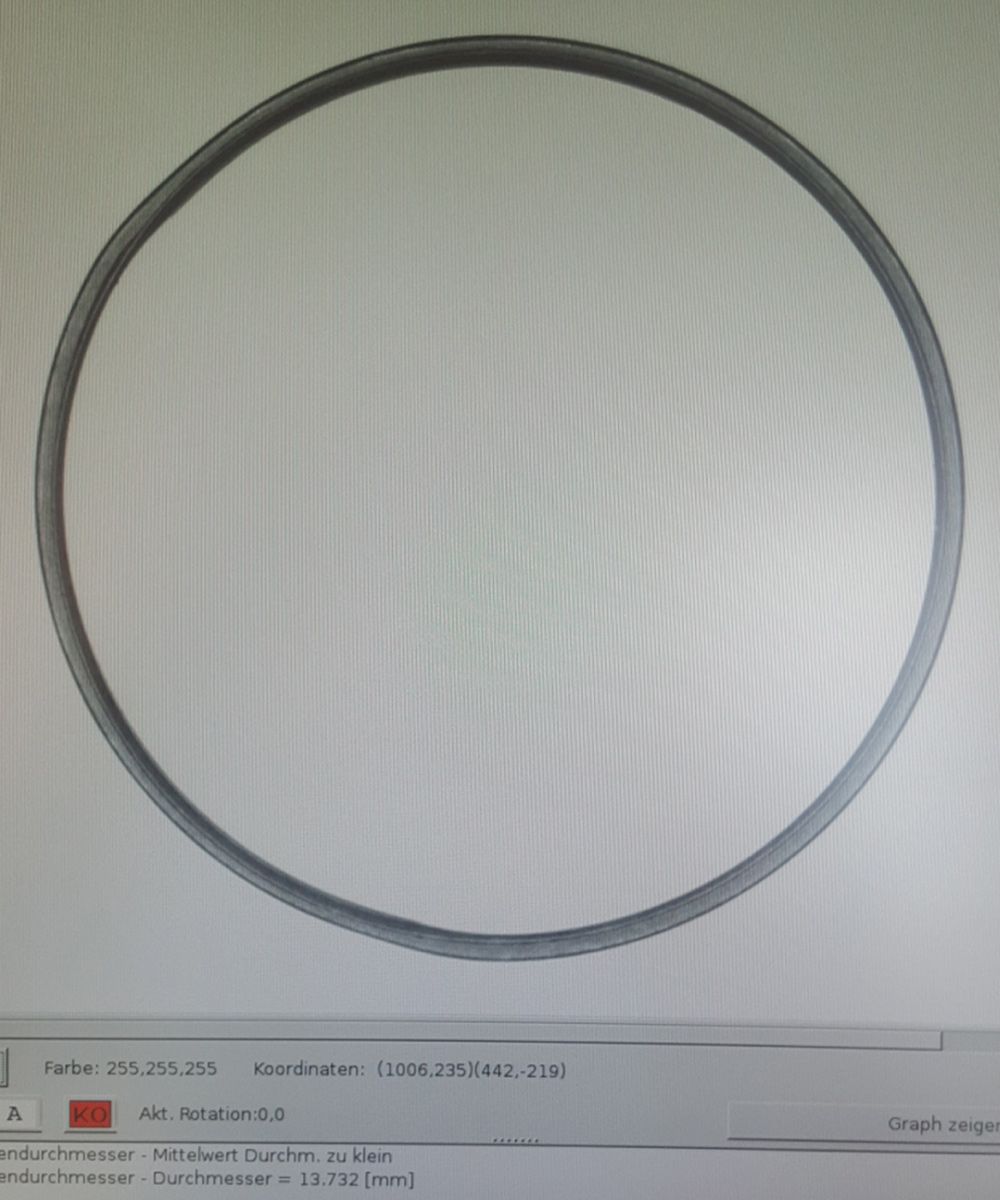

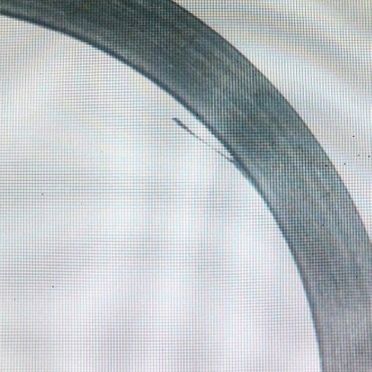

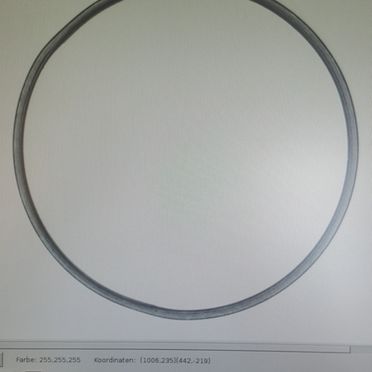

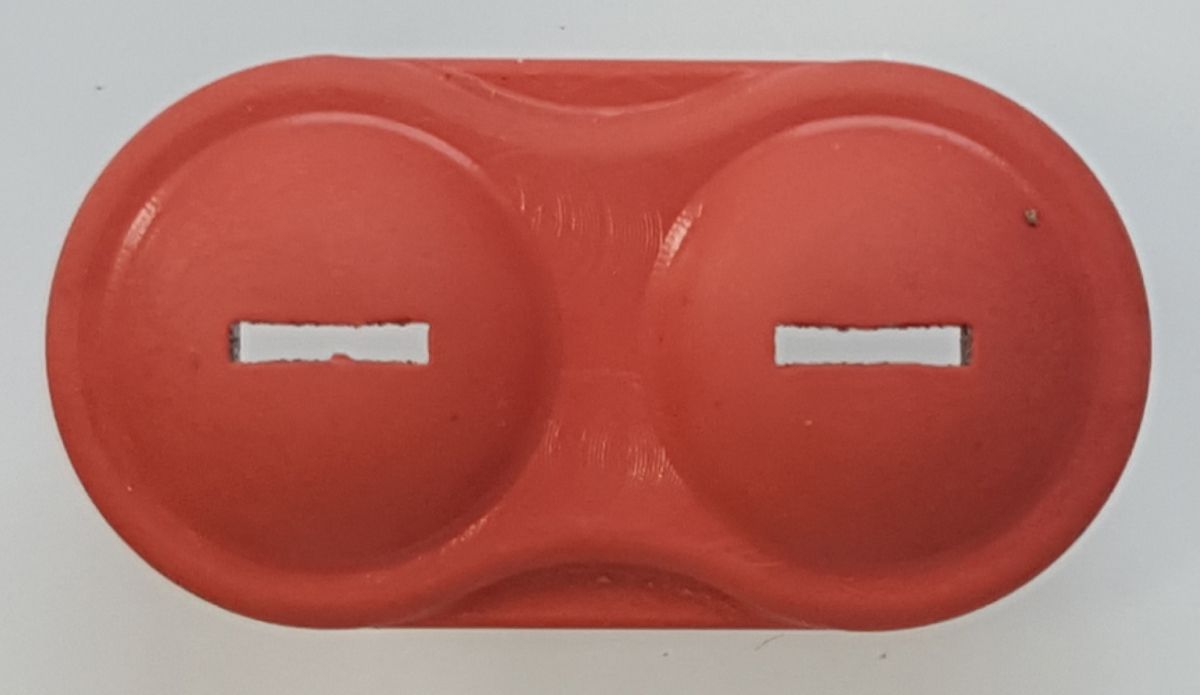

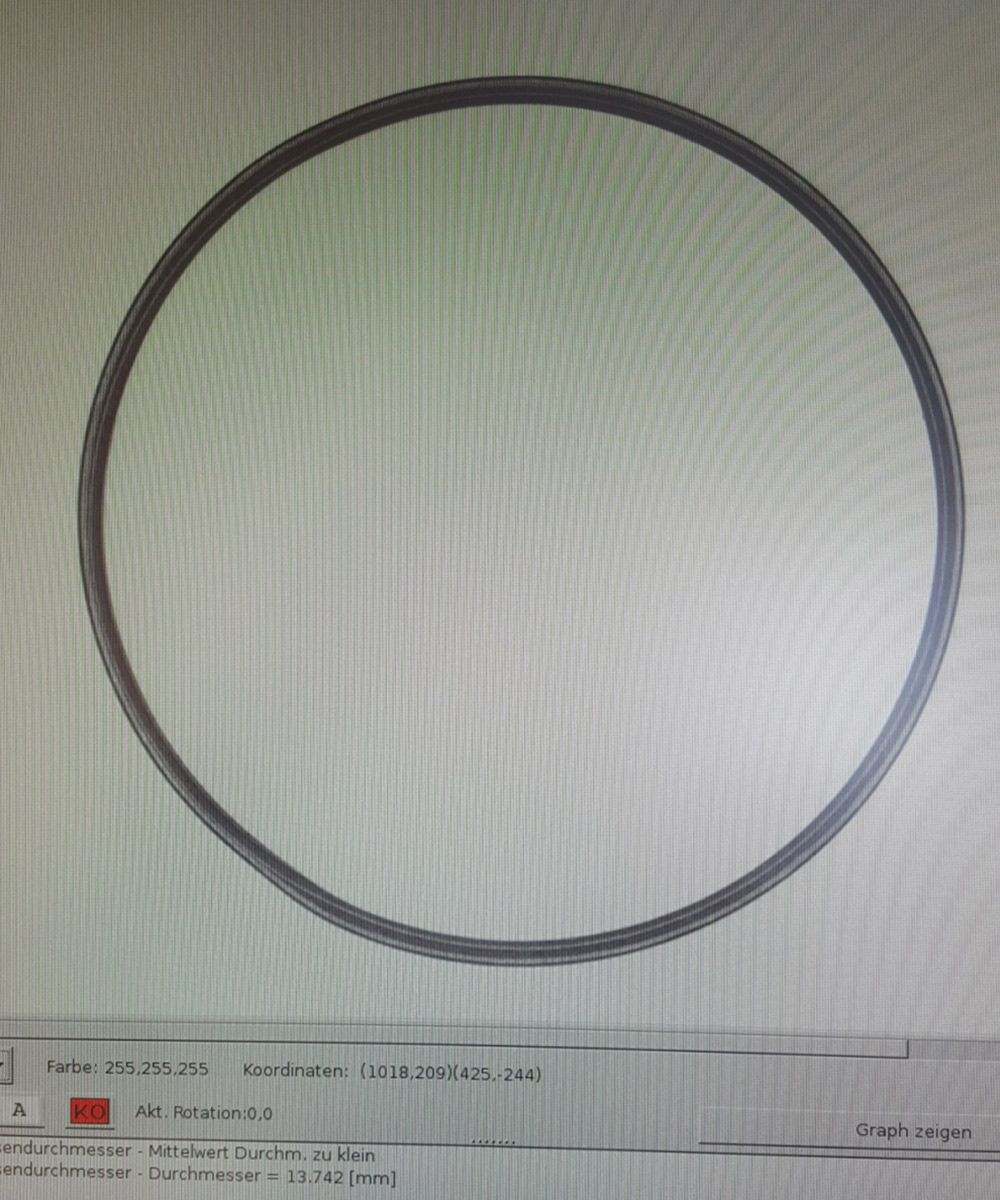

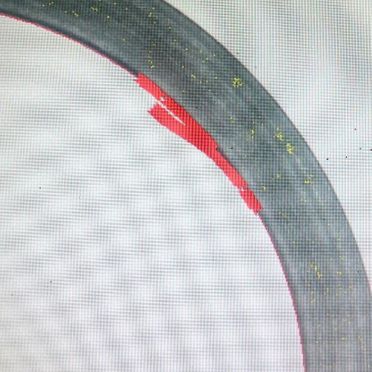

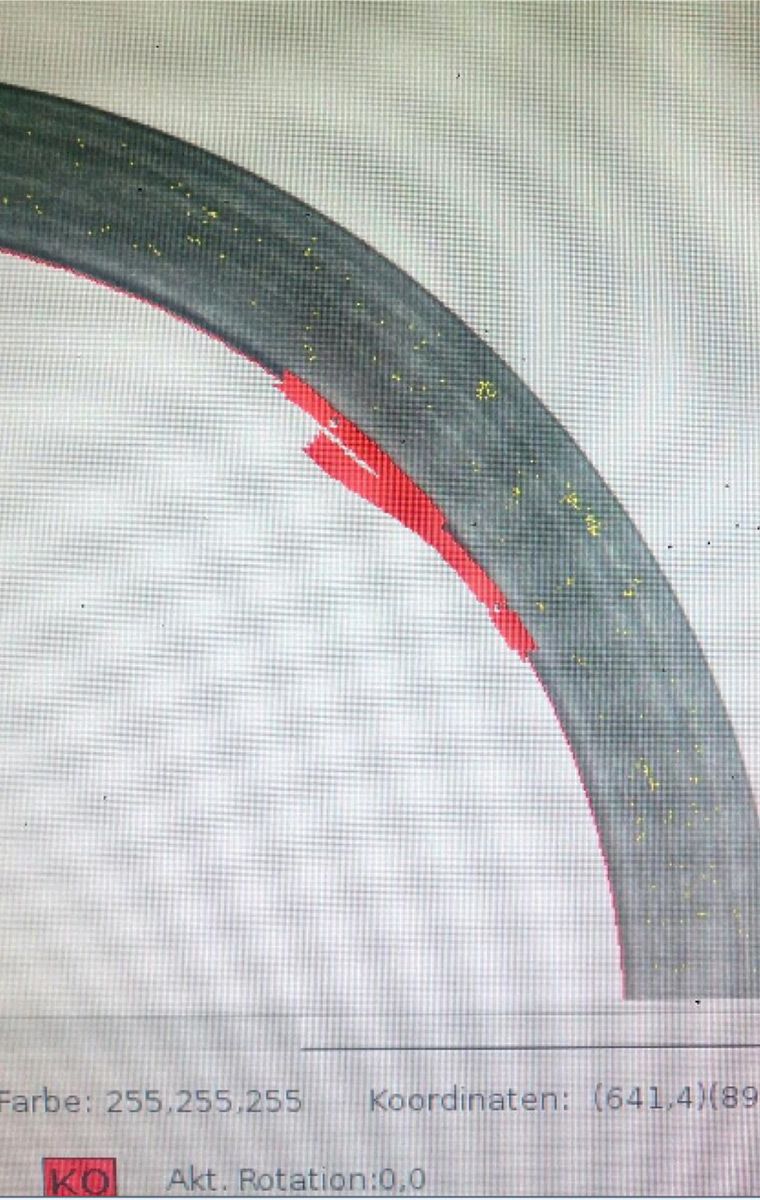

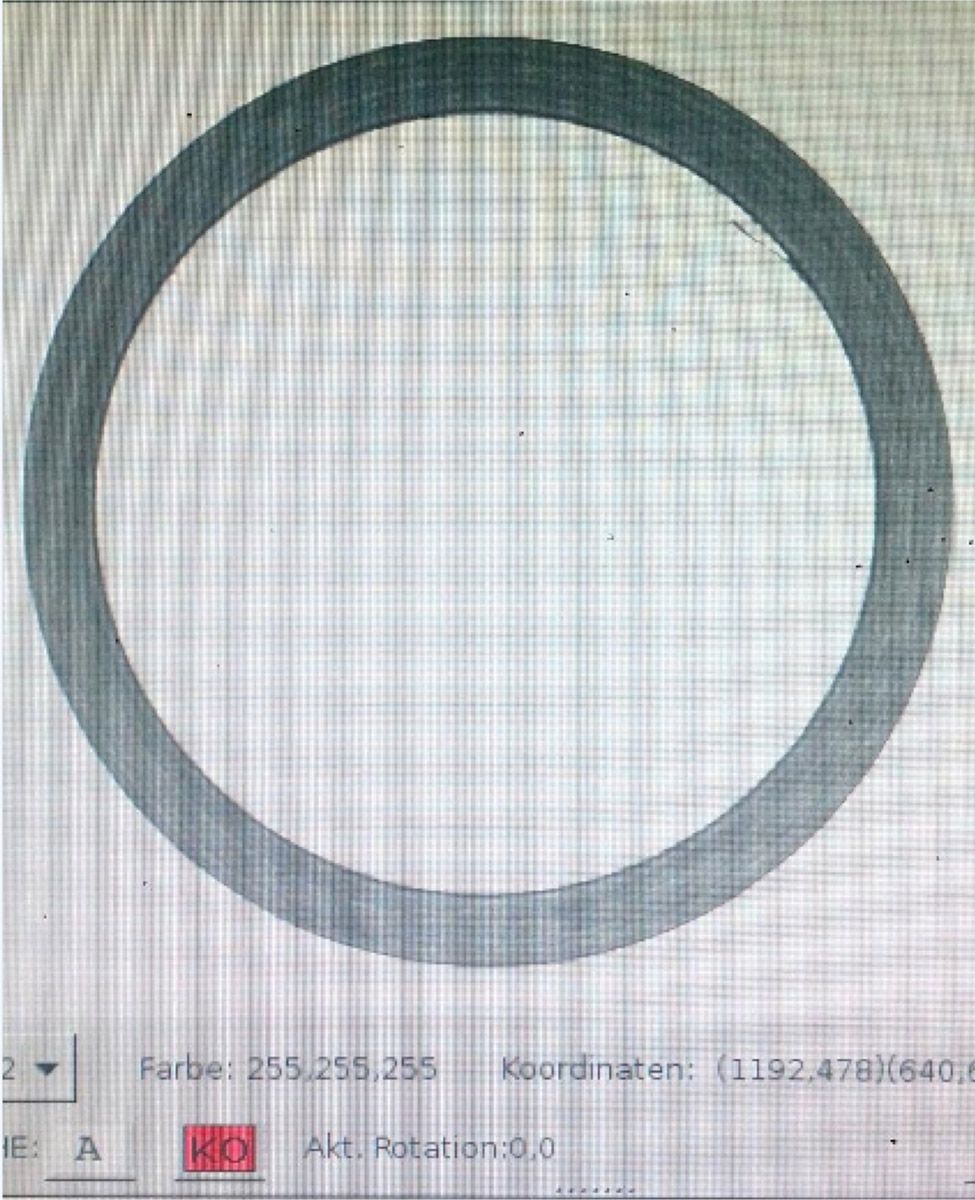

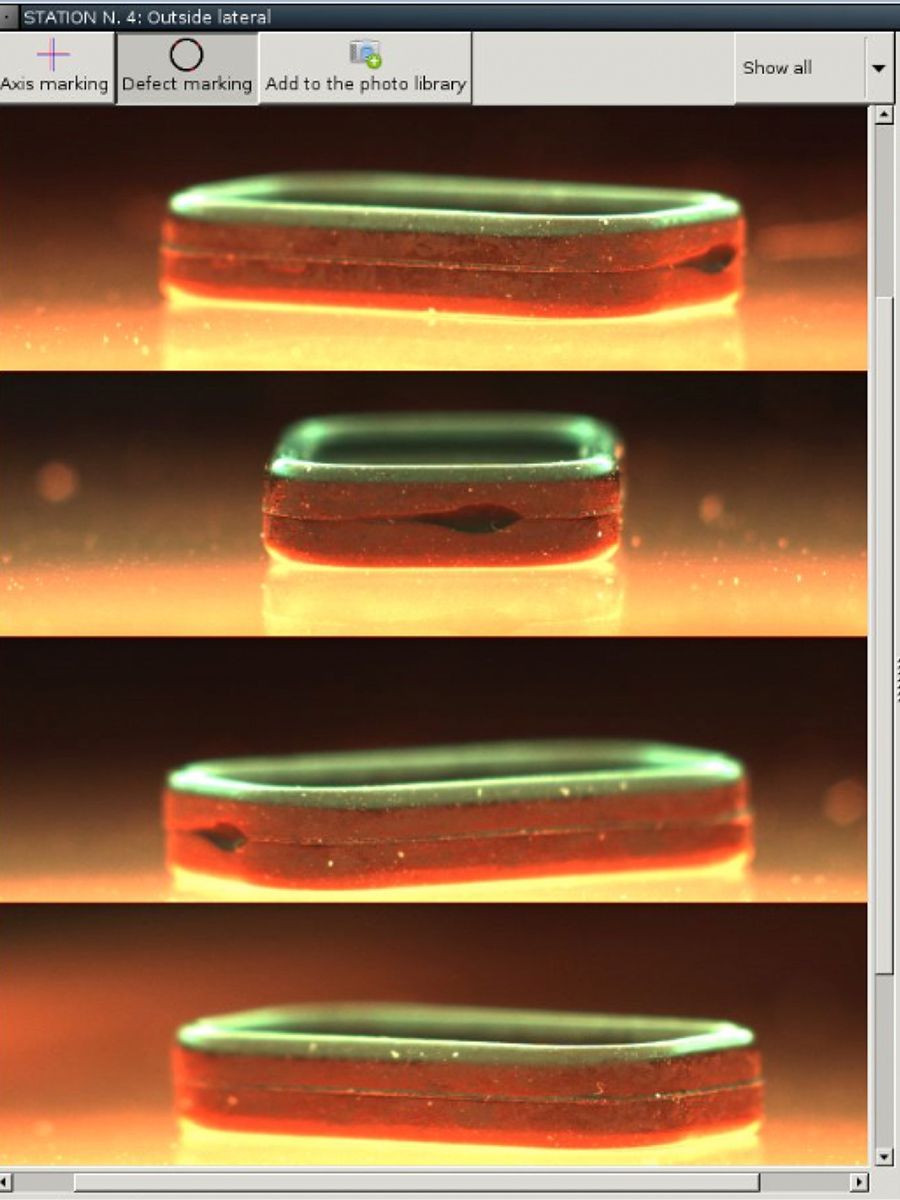

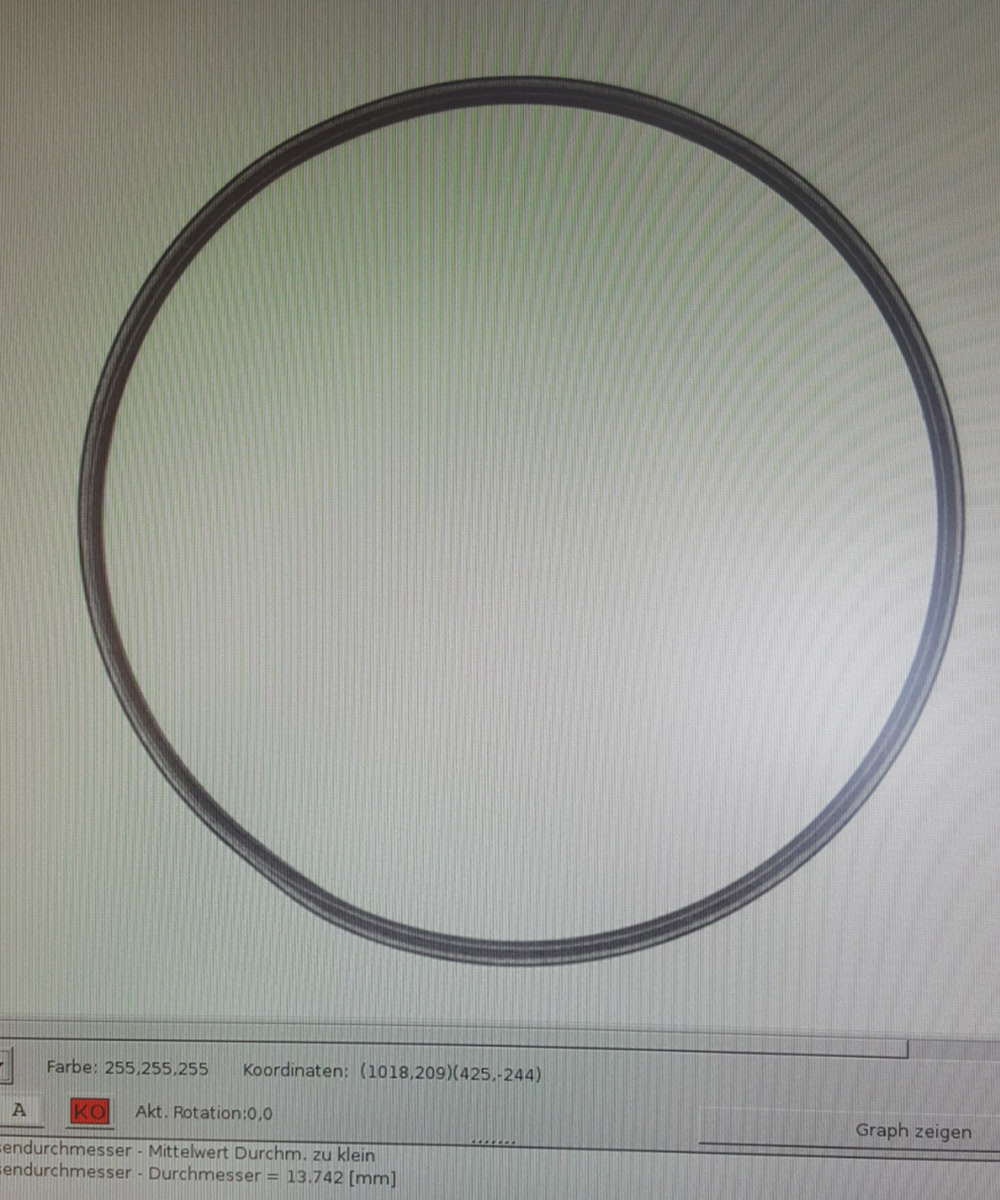

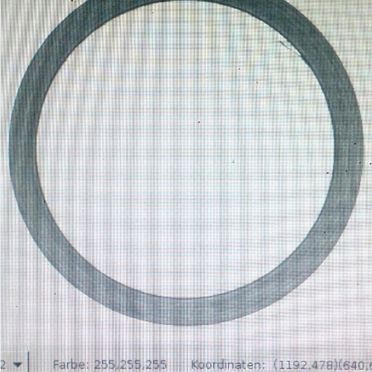

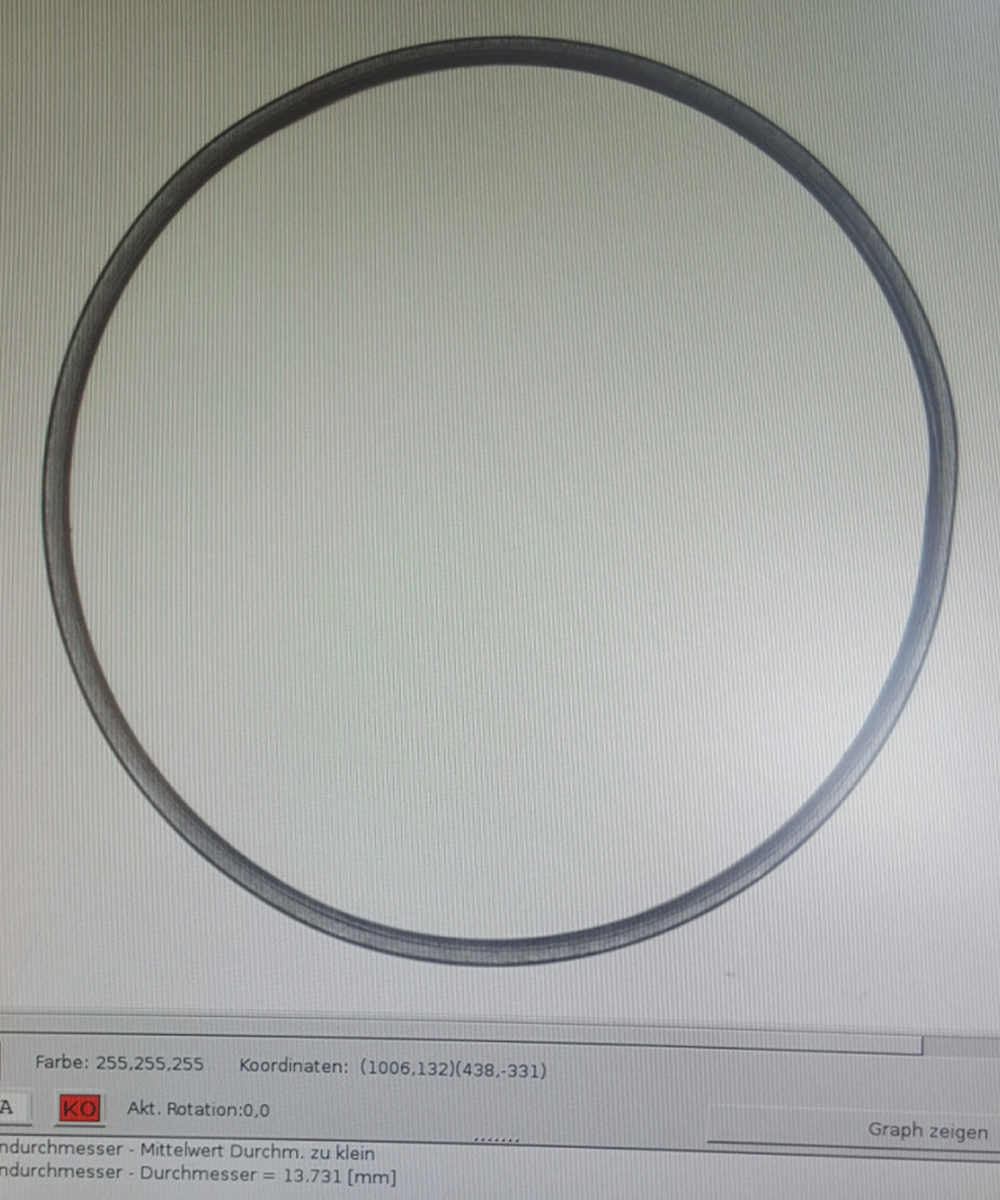

Anwendungsbeispiele
